ایلومینیم اور پلاسٹک جامع پینل اخراج لائن
| نکالنے کا مقام: | چین |
| برانڈ کا نام: | جیول |
| تصدیق: | ISO CE UL TUV |
| مسابقتی فائدہ: |
اعلی معیار، اعلی صلاحیت، اعلی استحکام، دنیا بھر میں فروخت کے بعد سروس، 30 سال سے زیادہ کا تجربہ |
درخواستیں
بنیادی طور پر اندرونی اور بیرونی سجاوٹ کے لیے استعمال کیا جاتا ہے۔
تفصیل
اس قسم کا پینل اندرونی اور بیرونی دیوار کی سجاوٹ کے لیے موزوں ہے۔ مصنوعات کی مؤثر چوڑائی 1220mm-2050mm ہے، مصنوعات کی موٹائی 1-5mm ہے، اور ایلومینیم ورق کی موٹائی 0.026-0.5mm ہے۔ خصوصی سکرو ڈیزائن، 100٪ ری سائیکل مواد کو اپنائیں، قابل مصنوعات تیار کریں۔ پیداواری صلاحیت دیگر extruders سے زیادہ ہے. مصنوعات انڈونیشیا، روس، ویت نام اور دیگر ممالک اور خطوں کو برآمد کی جاتی ہیں۔
نردجیکرن
| ماڈل | صلاحیت (کلوگرام / ح) | مصنوعات کی موٹائی (ملی میٹر) | مصنوعات کی چوڑائی (ملی میٹر) | زیادہ سے زیادہ لائن کی رفتار (میٹر / منٹ) |
| JWE95/44 جڑواں سکرو | 800-1000 | 1-6 | 900-1560 | 8 |
| JWE135/48 جڑواں سکرو | 1200-1800 | 2-6 | 900-1560 | 10 |
| JWS170/35 سنگل سکرو | 500-600 | 1-6 | 900-1220 | 5 |
| JWS180/35 سنگل سکرو | 700-800 | 1-6 | 900-1560 | 5 |

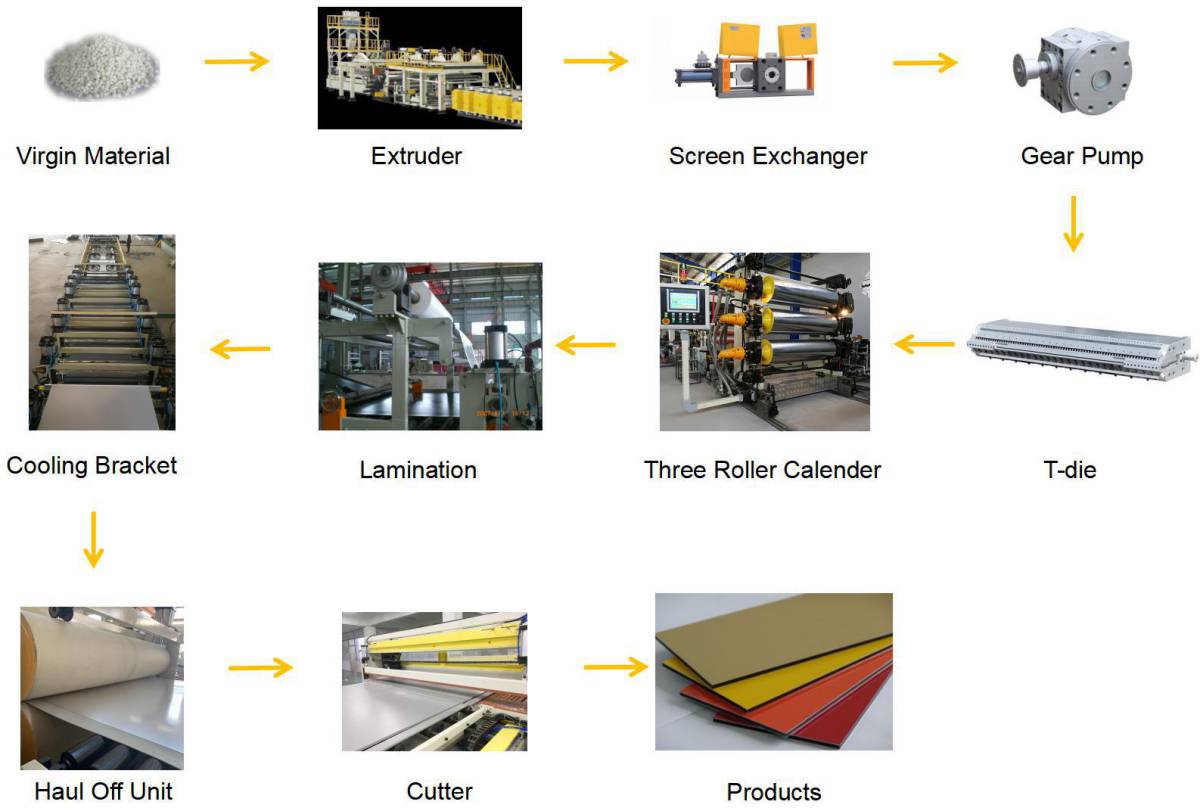

عمل کے مراحل
جائزہ
-
پی پی موٹی پلیٹ اخراج لائن۔
چین میں سب سے قابل اعتماد اور قابل اعتماد اخراج مشین مینوفیکچررز میں سے ایک۔ بہترین کمپنی جس کے ساتھ میں نے کئی سالوں سے کام کیا ہے۔ مجھے اپنے کسی بھی پروڈکٹ کے ساتھ کبھی کوئی مسئلہ نہیں ہوا اور انہوں نے میرے لیے لاکھوں فٹ تیار کیے ہیں۔ بهت زیاده مانا هوا.
Savan
ویت نام
-
پی سی سنشائن بورڈ
میں JWELL کے ساتھ پچھلے 8 سالوں سے کام کر رہا ہوں۔ وہ میرے # 1 وینڈر ہیں۔ وہ مستقل طور پر بہترین سروس اور بہترین معیار کی مصنوعات فراہم کر رہے ہیں... اس کے ساتھ ساتھ، وہ کام کرنے کے لیے واقعی اچھے لوگ ہیں، جو روزانہ کی بنیاد پر اوپر اور اس سے آگے بڑھتے ہیں، اور جب کسی "خاص" کی ضرورت ہوتی ہے، تو وہ ہمیشہ ایڈجسٹ کرنے کے لیے تیار رہتے ہیں۔ میری درخواست.
وائل السید
ترکی
-
HDPE موٹی پلیٹ اخراج لائن
گاہکوں کی ضروریات اور ضروریات کو پورا کرنے کی خواہش کے ساتھ بہت پیشہ ور اور سمجھدار۔ شکریہ JWELL، آئیے بہترین ورکنگ ریلیشن شپ کو جاری رکھیں۔ بہت موثر اور تیز۔ تجویز کردہ، بہت بہت شکریہ۔
صلاح الدین بینگوئیبا
الجیریا

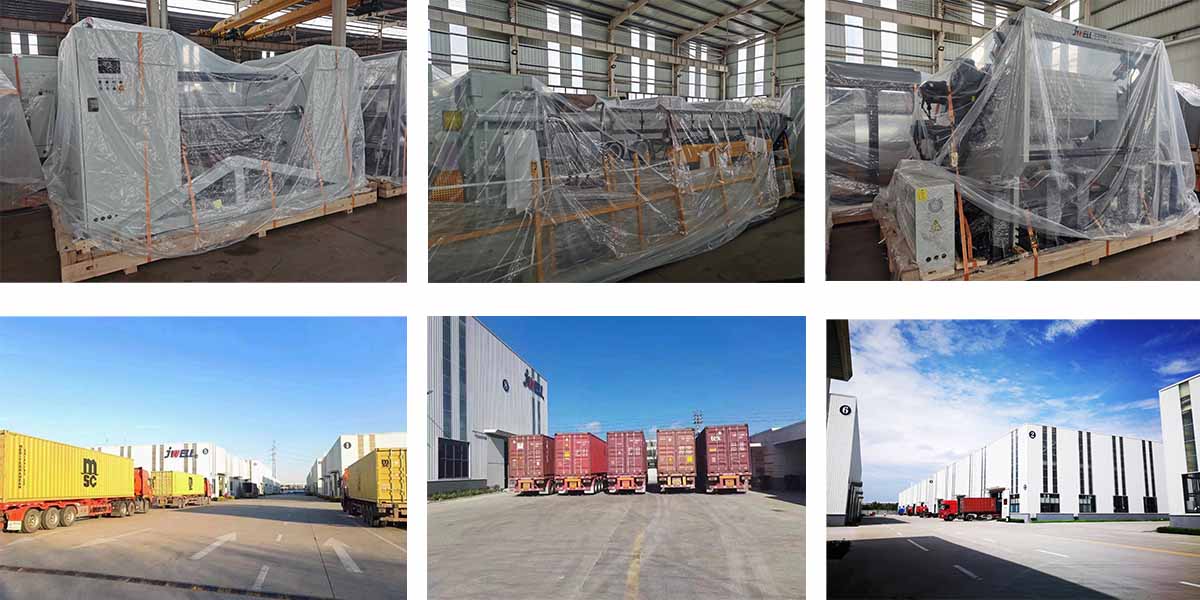

شپمنٹ
اکثر پوچھے جانے والے سوالات
سوال: JWELL بنیادی طور پر کون سا سامان تیار کرتا ہے؟
A: تمام قسم کی شیٹ اور پلیٹ ایکسٹروشن لائنز، پائپ ایکسٹروشن لائنز، پروفائل ایکسٹروشن لائنز، کمپاؤنڈنگ لائنز، ری سائیکلنگ مشینیں، بلو مولڈنگ مشینیں، کیمیکل فائبر کا سامان اور دیگر بنیادی حصے۔
سوال: کیا آپ بیرون ملک منصوبوں کے لیے تنصیب اور کمیشننگ کی خدمات فراہم کرتے ہیں؟
A: جی ہاں، ہم فراہم کر سکتے ہیں
سوال: کیا مشینیں بین الاقوامی سرٹیفیکیشن سی ای اور آئی ایس او کی تعمیل کرتی ہیں؟
A: ہاں۔
